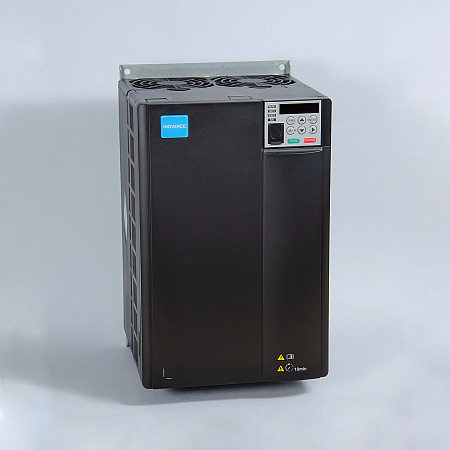

Inovance MD310

ДЛЯ НАСОСА, ВЕНТИЛЯТОРА, ТРАНСПОРТЁРА, СТАНКА, ШНЕКА

Надёжность
— Транзисторы с запасом в 2,5 раза от номинального тока ПЧ.
— Платы покрыты лаком — устойчивы к пыли, влаге и коррозии.
— Каждый ПЧ проверен под нагрузкой на заводе.
— Гарантия 1,5 года.

Компактность

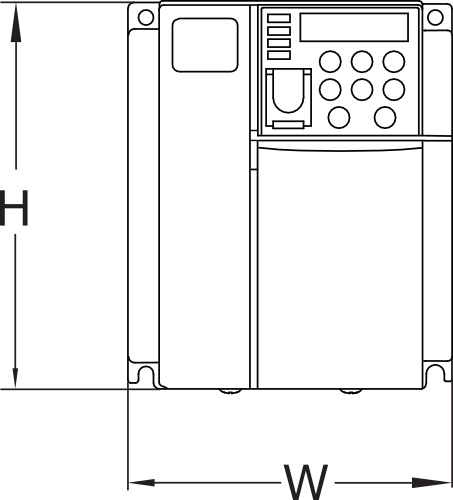

ПЧ 5,5 кВт в габаритах Ш*В*Г всего 13*21*17 см.

Тяжелый пуск
Запускай тяжелую нагрузку как обычную. Перегрузочная способность ПЧ 150% от Iном. в течении 60с.

Раздел MD310 в магазине

СТАТЬИ

— Настройка частотного преобразователя для регулирования давления в трубопроводе

— Как запустить и настроить частотный преобразователь

— Как настроить управление частотным преобразователем по сети Modbus

— Частотно-регулируемые электродвигатели


ДОКУМЕНТЫ

Каталог MD200_MD310 2019 5,7 мб

Руководство по быстрому старту MD310 7,9 мб

Руководство по эксплуатации MD310 12,3 мб



Таблица выбора
Артикул
Преобразователя частоты (ПЧ) 		Мощность двигателя, кВт Номинальный ток двигателя, А при 380В Макс. ток в переходном режиме в течение 60с, А Рекомендуемый предохранитель, А Рассеиваемая мощность, Вт Масса, кг
MD310T0.4B 0,4 1,5 2,2 SVF-C10690-6-aR 16 1,1
MD310T0.7B 0,75 2,1 3,1 SVF-NH000T690-10-aR 27 1,1
MD310T1.5B 1,5 3,8 5,7 SVF-NH000T690-10-aR 50 1,3
MD310T2.2B 2,2 5,1 7,6 SVF-NH000T690-10-aR 66 1,3
MD310T3.7B 3,7 9 13,5 SVF-NH000T690-20-aR 120 2,5
MD310T5.5B 5,5 13 19,5 SVF-NH000T690-32-aR 195 2,5
MD310T7.5B 7,5 17 25,5 SVF-NH000T690-32-aR 262 4
MD310T11B 11 25 37,5 SVF-NH000T690-40-aR 445 4
MD310T15B 15 32 48 SVF-NH000T690-63-aR 553 5,5
MD310T18.5B 18,5 37 55,5 SVF-NH000T690-80-aR 651 5,5


Перегрузочная способность 150 %.
Встроенный Modbus.
Управление со встроенного терминала, возможность установки выносного LED-терминала.
Встроенный тормозной модуль.

Технические характеристики

Электрические характеристики

Напряжение сети

Us

В

380…440 трёхфазное

Частота сети

Fs

Гц

50

Характеристики привода

Диапазон выходной частоты

Fo

Гц

0…600 (скалярное управление)

0…300 (векторное управление)

Перегрузочная способность по току

Imax/In

%

120 (60мин)

150 (60с)

180 (2с)

Пусковой момент

1Гц/100% (скалярное управление)

0,5Гц/150% (векторное управление)

Диапазон регулирования скорости

1:50 (скалярное управление)

1:100 (векторное управление)

Точность поддержания скорости

%

±1 (скалярное управление)

±0,5 (векторное управление)

Законы управления асинхронным двигателем

Скалярный закон U/f-регулирование

Векторное управление потоком без обратной связи по скорости

Условия эксплуатации

Степень защиты

IP20

Относительная влажность

%

до 95 без конденсации

Диапазон рабочих температур

°C

-10…+40

Функции преобразователя

Количество предварительно заданных скоростей

16

Количество входов-выходов

Аналоговые входы

2 (один 0...10В, второй конфигурируется 4…20мА или 0...10В)

Дискретные входы

5

Аналоговые выходы

1 (конфигурируемый 0…10В или 0…20мА)

Дискретные выходы

2

Релейные выходы

1

Коммуникационные возможности

Встроенные

Modbus

На заказ

CANlink
